少女哔哩哔哩高清在线播放视频,亚洲高清无码视频,一级电影在线观看,国产成人精品在线观看

經(jīng)過(guò)精益生產(chǎn)嚴(yán)格品控的防水卷材歷經(jīng)長(zhǎng)途跋涉終于到達(dá)客戶(hù)手里，客戶(hù)在使用過(guò)程中會(huì)因運(yùn)輸儲(chǔ)存、施工應(yīng)用不當(dāng)導(dǎo)致產(chǎn)品施工后未能達(dá)到預(yù)期的效果。今天對(duì)客戶(hù)應(yīng)用中常見(jiàn)問(wèn)題的產(chǎn)生原因、解決方案及注意事項(xiàng)進(jìn)行解析，為后期客戶(hù)的使用規(guī)避風(fēng)險(xiǎn)。

1.材料進(jìn)場(chǎng)抽檢厚度不夠

原因分析

監(jiān)理或測(cè)試人員未選用正確的測(cè)厚儀器。

錯(cuò)誤的測(cè)量厚度工具（只適用于剛性材質(zhì)厚度測(cè)量）

解決方案

依據(jù)GB/T 328.4-2007 建筑防水卷材試驗(yàn)方法，測(cè)量時(shí)應(yīng)選用標(biāo)準(zhǔn)所要求的測(cè)厚儀進(jìn)行測(cè)試，而不能選用游標(biāo)卡尺或千分尺進(jìn)行測(cè)量。

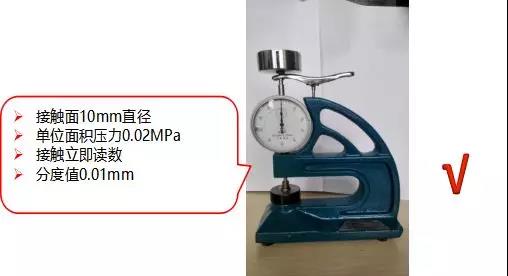

測(cè)厚儀

注意事項(xiàng)

熱熔類(lèi)卷材厚度測(cè)試接觸后立即讀數(shù)；自粘類(lèi)卷材厚度測(cè)試輕輕落下立即讀數(shù)。

2.熱熔型改性瀝青卷材施工后表面開(kāi)裂

原因分析

卷材表面老化、PE隔離膜和瀝青涂蓋料收縮比不一致導(dǎo)致；

材料使用不符合標(biāo)準(zhǔn)規(guī)定，上表面隔離材料PE膜或細(xì)砂的卷材外露使用。

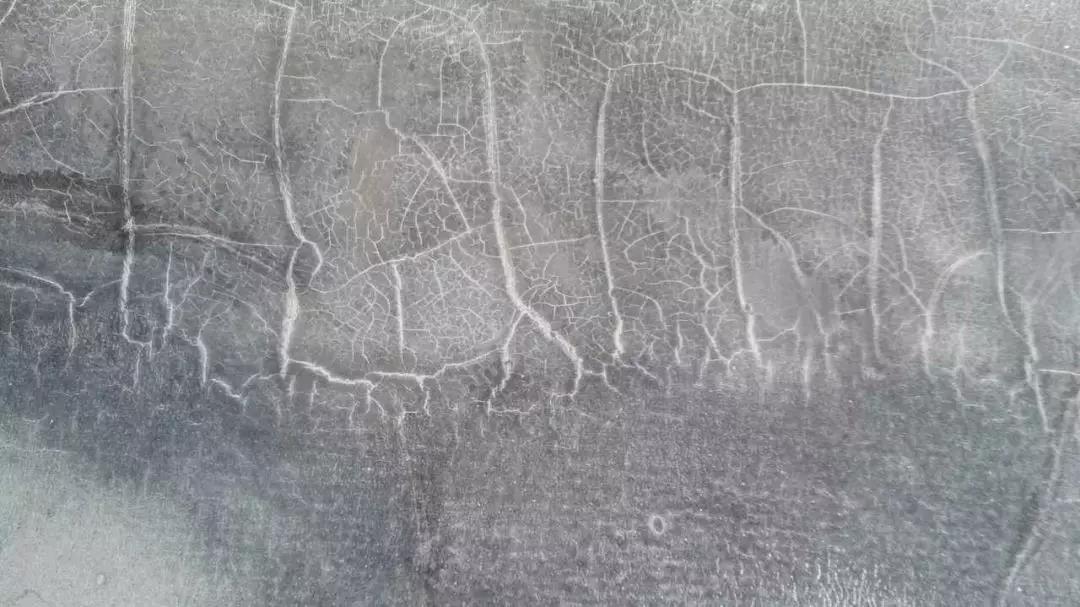

材料表面“龜裂”

解決措施

材料表面出現(xiàn)“龜裂”問(wèn)題，因聚乙烯膜只是表面防粘材料不耐紫外線老化，應(yīng)盡快做保護(hù)層；

依據(jù)GB 18242-2008 標(biāo)準(zhǔn)3.4用途中規(guī)定：外露使用應(yīng)采用上表面隔離材料為不透明的礦物粒料的防水卷材（頁(yè)巖面卷材）。

3.立墻施工后滑移、脫落

1）熱熔類(lèi)卷材

原因分析

產(chǎn)品熱熔過(guò)程中沒(méi)有成熔融狀態(tài)；

卷材頂端沒(méi)有用金屬壓條進(jìn)行固定；

未做砌墻等保護(hù)，未按要求回填（野蠻回填）。

解決措施

依據(jù)GB 50345-2012 屋面工程技術(shù)規(guī)范和GB 50108-2008 地下工程防水技術(shù)規(guī)范，熱熔卷材要熱熔充分，瀝青油出油均勻，與基層實(shí)現(xiàn)滿(mǎn)粘；

卷材頂端須用金屬壓條進(jìn)行固定；

依據(jù)GB 50108-2008 地下工程防水技術(shù)規(guī)范，回填前應(yīng)該對(duì)防水材料采取保護(hù)措施再進(jìn)行回填（如采用保溫板、砌磚墻或其他材料隔離保護(hù)）；回填應(yīng)分批、分段、分層回填。

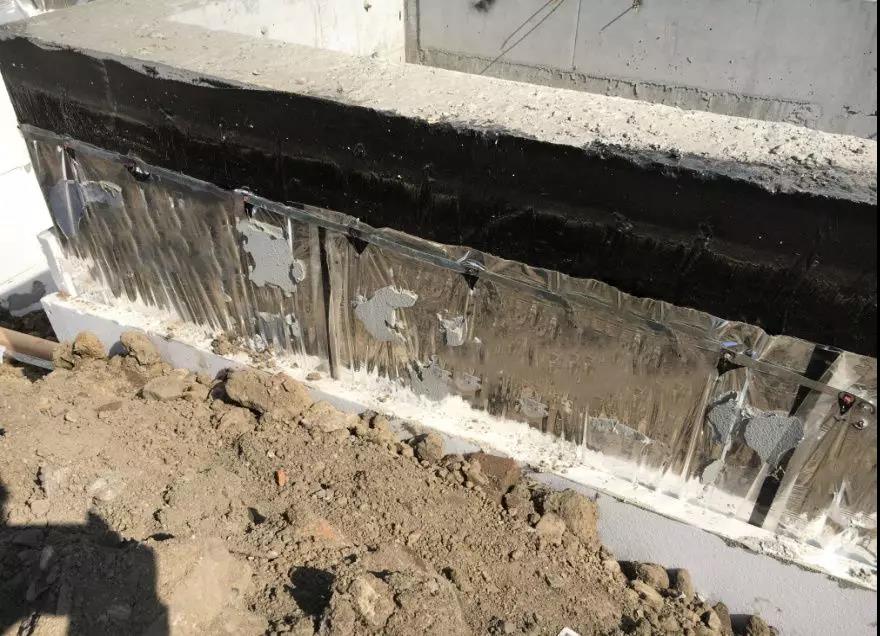

保溫板隔離保護(hù)

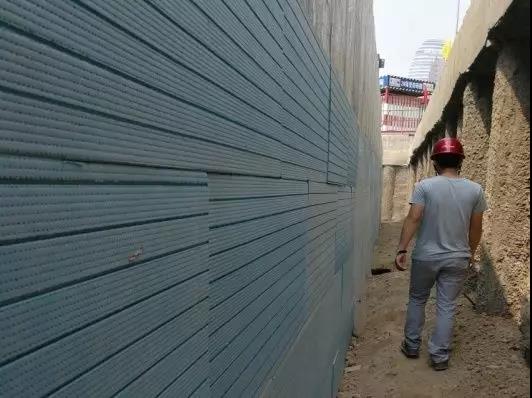

砌墻保護(hù)

2）自粘卷材粘接不牢滑移、脫落

原因分析

基層的平整度、干凈度、潮濕度不能滿(mǎn)足施工條件；

溫度的適應(yīng)性（此處溫度指材料與基層接觸時(shí)的溫度而非環(huán)境溫度；溫度直接影響著自粘產(chǎn)品的初粘性，初粘性的優(yōu)劣又決定了施工時(shí)的初粘結(jié)效果）；

施工部位，不同的施工部位有不同的影響，在凹陷、凸起或陰陽(yáng)角處，由于應(yīng)力過(guò)大導(dǎo)致產(chǎn)品的翹邊或者粘結(jié)不牢，有胎自粘產(chǎn)品容易出現(xiàn)此類(lèi)問(wèn)題。

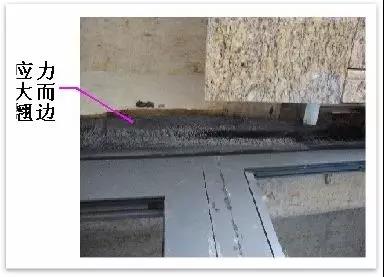

翹邊問(wèn)題

解決措施

依據(jù)GB 50345-2012 屋面工程技術(shù)規(guī)范和GB 50108-2008 地下工程防水技術(shù)規(guī)范，防水層施工前必須將基層上的塵土、沙粒、碎石、雜物、油污和砂漿突起物清除干凈；防水基層表面應(yīng)清潔干燥，不得有明水或過(guò)于潮濕，否則水分揮發(fā)時(shí)會(huì)導(dǎo)致卷材起鼓；

溫度低于5℃時(shí)，必須借助于熱熔或者熱風(fēng)裝置粘結(jié)；溫度低于15℃時(shí)，建議增加熱熔或熱風(fēng)輔助；

轉(zhuǎn)角處應(yīng)根據(jù)要求做半徑為50mm的圓弧角，鋪貼卷材時(shí)應(yīng)保持松緊適中；天溝、檐溝、水落口、立面卷材收頭處等基層與突出屋面結(jié)構(gòu)的交接處，以及基層轉(zhuǎn)角處、防水層等應(yīng)力集中部位，在低溫環(huán)境下粘接卷材時(shí)，容易產(chǎn)生空鼓、粘接不牢等細(xì)部節(jié)點(diǎn)處理不到位導(dǎo)致滲漏，因此該些部位必須使用熱熔輔助施工，以達(dá)到滿(mǎn)粘效果。

4.自粘卷材施工過(guò)程中隔離膜不易揭除

原因分析

材料存儲(chǔ)不當(dāng)導(dǎo)致局部位置破損，隔離材料嵌入涂蓋料中，出現(xiàn)不易揭膜現(xiàn)象；

環(huán)境溫度高，太陽(yáng)直射，卷材粘性增大，隔離材料不易揭除。

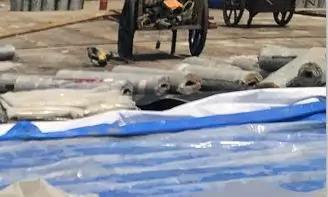

儲(chǔ)存不當(dāng)

解決措施

依據(jù)GB 23441-2007 自粘聚合物改性瀝青防水卷材、GB/T 23457-2017 預(yù)鋪防水卷材或GB/T 35467-2017 濕鋪防水卷材標(biāo)準(zhǔn)，卷材存儲(chǔ)時(shí)應(yīng)立放不超過(guò)單層，平放不超過(guò)五層，并遮蓋帆布；

夏季施工前卷材應(yīng)存放在蔭涼通風(fēng)處，施工時(shí)再搬運(yùn)到工地進(jìn)行施工，開(kāi)卷撕膜前避免陽(yáng)光曝曬；夏季溫度高時(shí)，可避開(kāi)炎熱的時(shí)間段，選擇早晚施工。

儲(chǔ)存注意事項(xiàng)

不同類(lèi)型、規(guī)格的產(chǎn)品應(yīng)分別存放，不應(yīng)混雜。避免日曬雨淋，注意通風(fēng)。
貯存溫度不應(yīng)高于50℃（自粘45℃），有胎卷材立放貯存只能單層，運(yùn)輸過(guò)程中立放不超過(guò)兩層，無(wú)胎自粘卷材橫放不超過(guò)五層。需盡量避免將卷材長(zhǎng)時(shí)間存放在室外，即使加蓋苫布，仍會(huì)加速自粘卷材的老化、性能衰減、施工粘接性能下降。
